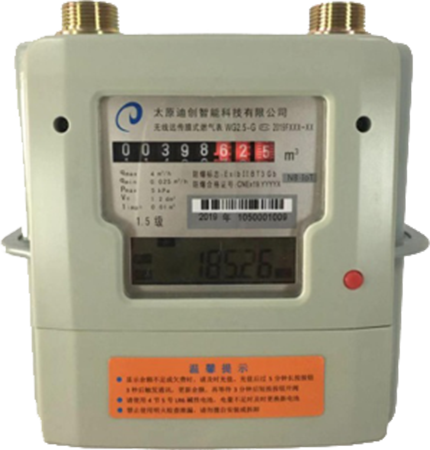

NB-IoT物联网燃气表

型号：WG-1.6，WG-2.5，WG-4

NB-IoT物联网燃气表

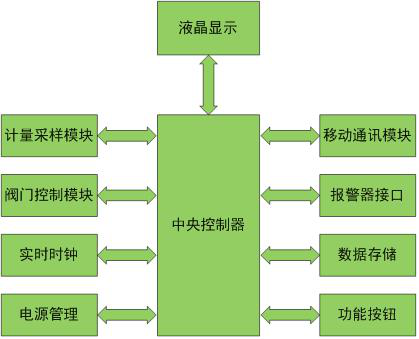

DTryMeter物联网燃气表由基表、控制器、阀门三部分组成。控制器由主电路板、NB-IoT通信模块、天线、SIM卡、磁阻/霍尔传感器双采样、液晶显示屏、内部锂电、外部电池等组成。具有计量、存储、通讯、设置、显示、结算、阀控、报警、动作等核心功能。

通过移动OneNet平台、电信NB-IoT平台，与服务端系统连接，实现智能计量、远程监控、空中充值等。

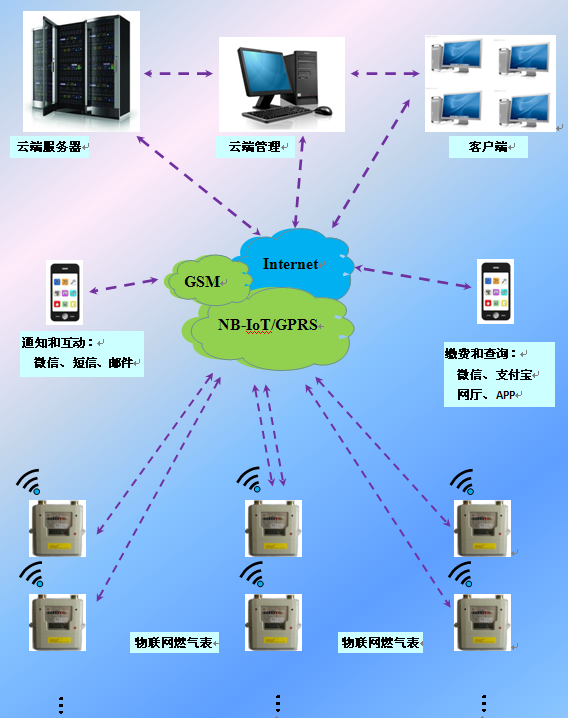

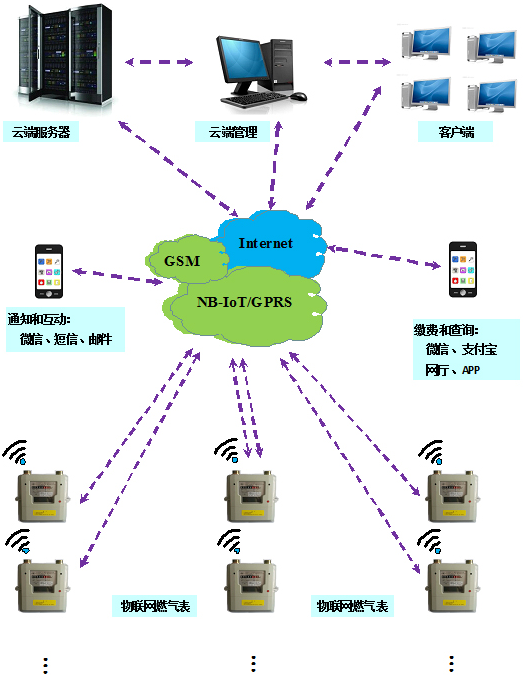

远传系统拓扑

■连接NB-IoT物联网平台，或者直连服务端
■数据传输至云端，数据分析
■阶梯气价：支持后台阶梯气价和表端阶梯气价
■警报提醒：余额不足报警，电量不足报警，防拆、泄漏、过流报警
■远程阀控：实现远程主动关阀和开阀许可
■远程监控：两级阀门权限控制，阀门异常报警，报警器联动关阀报警
■自动唤醒机制：每日定时自动唤醒，和后台系统进行交互
■主动唤醒机制：通过按键可以随时触发主动唤醒，和后台系统进行交互
■结合移动互联渠道，实现空中充值和实时交互

技术特点

◆低功耗：物联网燃气表静态电流低，使用寿命长

◆大连接：频谱效率高，小包数据发送，终端极低激活比

◆覆盖广：有基站信号就能建立通信连接

◆高安全：双向鉴权，严格加密，专用频谱

◆精确采样：采用双磁阻/霍尔传感器采样技术，计量精准

◆存储一年的每日抄表流水，满足后台系统大数据分析

◆后台结算，实时充值，线上线下缴费，方便快捷

◆可选内部锂电持续10年，外部电池日常供电，稳定可靠

◆安全阀控策略，结合报警限机制，满足精细化管理。

主要技术指标

◆计量等级：1.5级；

◆采样方式：磁阻/霍尔传感器取样；

◆通讯方式：NB-IoT，GPRS数据；

◆静态电流：小于20uA；

◆阀门可靠性：连续开关次数不小于10000次；

◆一次抄表成功率： ≥98.5%；

◆数据抄读成功率：≥99%；

◆供电方式：4节碱性电池（外）+可选锂电（内）；

◆使用温度：-25℃—55℃（极限温度）。

关键技术

■NB-IoT通讯技术

■防腐蚀低阻力电机阀

■防窃气上壳体

■磁阻/霍尔传感器双采样

■高增益内置天线

■十年锂电

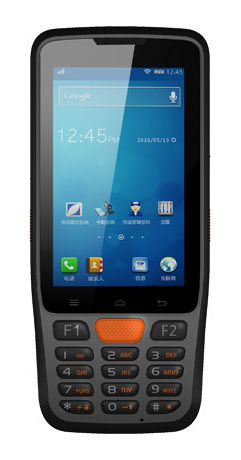

红外手持机

采用具有无线通信和红外通信的Android智能手持机，搭配高清屏幕，防水耐用键盘，小巧便携，集合一维/二维条码扫描、定位、摄像头、红外收发器、4G全网通、双频WiFi、蓝牙等功能，可实现现场对物联网燃气表的参数设置、数据采集和阀门操控，方便工作人员对物联网表的现场辅助处理。并能通过WIFI或流量模式与管理系统交互信息。

物联网平台系统

是无线远传抄表和控制的数据中心和操作中心。

具有档案管理、数据管理、指令管理、缴费充值、数据交换、查询统计、报表统计、大数据分析、系统对接等主要功能。

可以独立运行，也可作为燃气营收管理系统的一部分来运行。

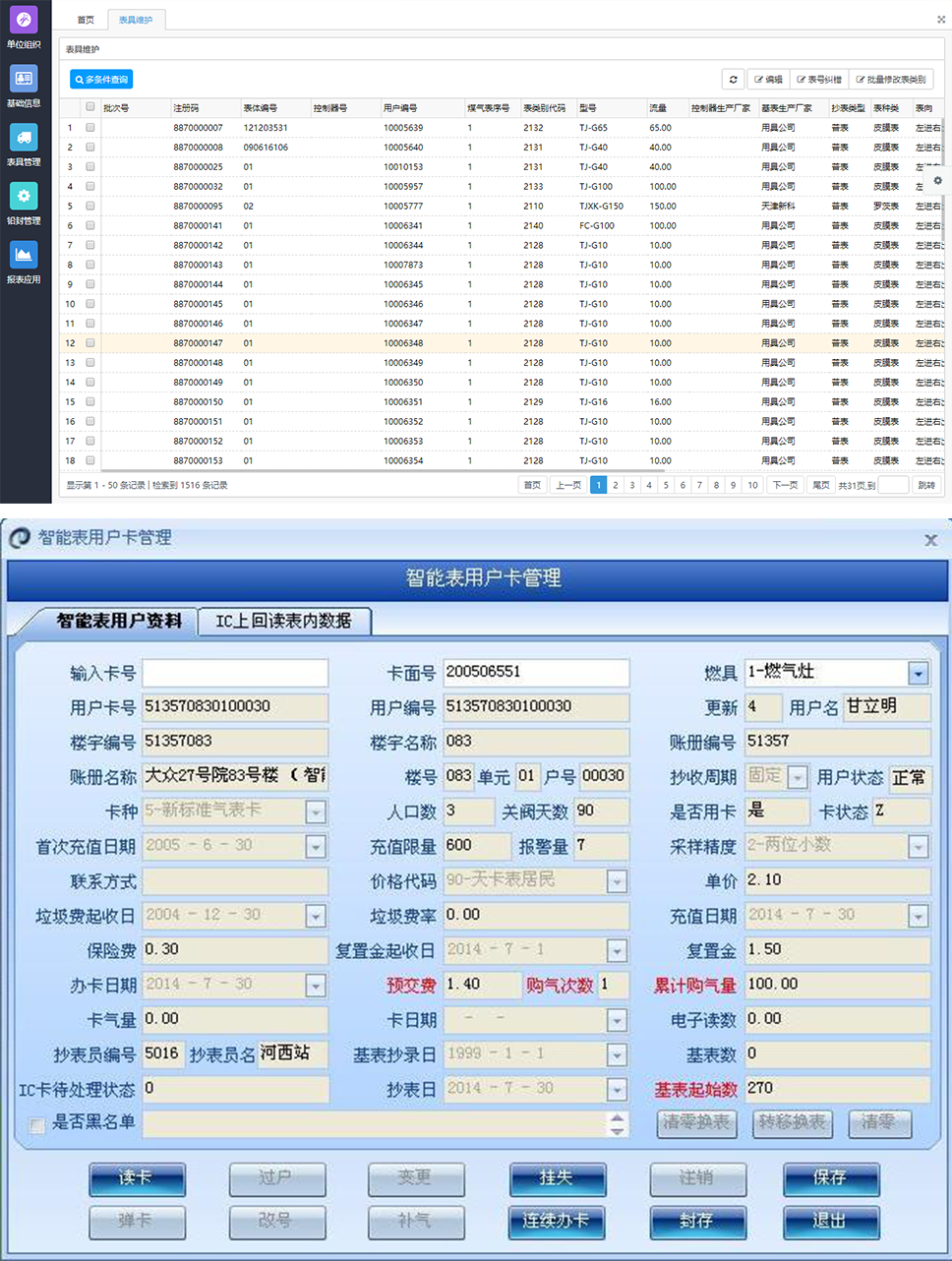

物联网平台界面

是无线远传抄表和控制的数据中心和操作中心。具有档案管理、数据管理、指令管理、缴费充值、数据交换、查询统计、大数据分析、系统对接等主要功能。可以独立运行，也可作为燃气营收管理系统的一部分来运行。
